云南怒江架桥机销售厂家隧道口架梁属于高架 + 隧道衔接特殊工况，区别于普通城市高架，核心难点：隧道净空受限、前后高低落差大、洞内光线差、通风弱、纵坡陡、洞口穿堂风极强、架桥机进退空间狭小，同时配重平衡、整机过孔稳定性要求更高。

一、隧道进出口施工核心难点

净空约束极强

隧道断面高度、宽度有限，架桥机整机高度、主梁宽度、导梁长度不能超限；整机无法完全展开，支腿、配重、前导梁要收缩避让隧道衬砌、二衬台车。

大纵坡连续线形

隧道多为 ±20‰～±35‰长下坡 / 上坡，整机倾斜，天然改变自重、配重、箱梁的力矩力臂，倾覆风险大幅提升。

洞口局部强风（穿堂风）

隧道气流对流，洞口瞬间阵风可达 7 级以上，横向、纵向附加倾覆力矩叠加，普通高架配重稳定余量不足。

作业空间狭窄

洞口桥台与隧道洞口距离短，运梁车喂梁、架桥机过孔、尾部配重无后退余量，移动式配重行程受限。

洞内作业环境恶劣

照明不足、粉尘大、视线受阻；轨道 / 桥面易积水打滑，支腿滑移风险上升；检修配重、支腿操作空间狭小。

高低差衔接

隧道内梁面与洞口桥台存在高差，支腿伸缩行程大，整机调平难度高，重心易偏移。

二、适配隧道口的主流架桥机机型及特点

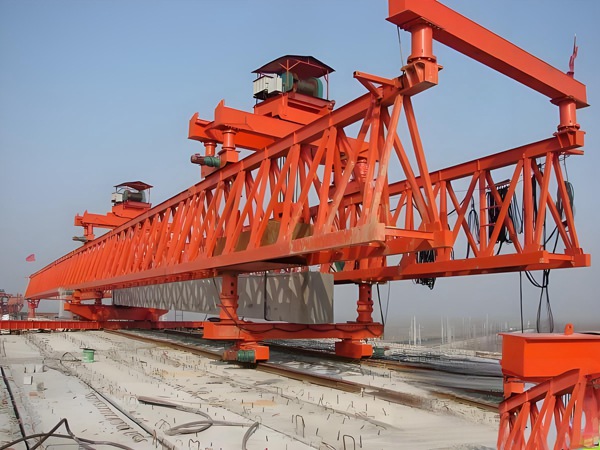

1. 低矮型双导梁上行式架桥机（最常用）

主梁整体压低设计，整机高度大幅降低，满足隧道限高；

前导梁可分段拆卸、短节拼装，进隧道前缩短悬挑长度，避免顶撞隧道拱顶；

支腿竖向伸缩量大，适配隧道内外梁面高低差；支腿可侧向收拢，避让隧道边墙。

配重：标配可移动式配重小车，洞口空间不足无法加长尾部时，依靠后移配重增大抗倾覆力矩。

2. 折叠轻量化架桥机（小跨径、窄隧道专用）

主梁、尾部配重平台可横向折叠收缩，整机宽度减小，方便进出隧道口；

自重轻、总配重吨位更小，适合 20～25m 小箱梁、隧道匝道；

缺陷：起重吨位有限，大跨箱梁不适用。

3. 轮轨式洞内架桥机（隧道内全段架梁）

整机轨道行走，无外置宽大支腿；配重集成于机尾机架，不向外突出；

可完全驶入隧道内部连续架梁，洞口仅做整机进退转场。

4. 节段拼装架桥机（长隧道大跨连续梁）

单节梁段重量轻，喂梁占用空间小；整机低矮、迎风面积小，抵抗洞口强风；

可在洞口、洞内分段拼装，不用整体大尺寸箱梁运输进洞。

三、隧道口工况下配重与整机稳定特殊要求（重点）

1. 纵坡对配重平衡的影响

下坡出隧道架梁（最高危）

整机向前倾斜，箱梁、前导梁自重产生的倾覆力矩同步放大；

管控要求：

移动式配重必须拉至尾部极限后移位置，最大化力臂；

验算稳定系数额外增加 0.2 安全余量，有载 K≥1.5，过孔 K≥1.7；

禁止拆除任何配重块，必要时增设临时加压配重。

上坡进隧道架梁

重心天然后移，抗倾覆余量充足，但需验算向后倾覆；

过孔前移时仍需保持配重后置，防止前支腿悬空翘头。

2. 洞口强风下配重补强措施

隧道对流风同时产生纵向倾覆力矩 + 横向侧推力：

配重全部低位布置，压低整机重心，减小风载力矩；

两侧配重均匀码放，严禁单侧堆配重，防止横向偏载侧翻；

风速≥6m/s 停止架梁、过孔；洞口设置固定式风速仪，声光联锁停机；

整机增设侧向防风拉锚，配重仅解决纵向倾覆，无法抵御横向风推滑移。

3. 空间受限配重力臂补偿方案

隧道口尾部无加长空间，无法靠延长力臂提升抗倾覆力矩，两种补偿方式：

增加配重总重量，弥补力臂不足；

采用长行程移动配重小车，最大限度向后伸出；

禁止为避让隧道缩短配重平台、减少配重块。

4. 过孔工况配重操作要点

隧道口进退过孔悬挑更大，风险高于普通路段：

过孔前吊梁小车收回至中后支腿之间，清空前端荷载；

配重小车后锁至极限位置，机械插销 + 液压双重锁定；

缩短前导梁悬挑长度，分段拆除多余导梁节段，减小前端倾覆自重；

过孔全程专人观察后支腿，一旦出现支点虚浮、尾部上翘立即停机。

四、隧道进出口专项安全运行保障措施

（一）进场前置改造与验算

结合隧道断面图纸复核架桥机整机外形尺寸，超高、超宽部位提前拆解、折叠；

分洞口上坡、下坡、过孔、大风四种工况专项力矩验算，出具隧道专用配重方案；

加长支腿伸缩行程、加宽横向支撑底座，防止纵坡、湿滑桥面滑移。

（二）配重安装、巡检特殊规定

隧道光线差，配重区域加装防爆强光照明，每班检查配重锁紧、有无滑移；

配重块统一编号称重，进洞转场拆解重装后，逐块清点，严禁漏装；

配重两侧挡块加高加固，洞口阵风易造成配重晃动、移位；

洞内潮湿环境，定期检查配重平台焊缝、主梁尾部有无锈蚀变形。

（三）洞内 / 洞口作业操作禁令

禁止带载箱梁驶入隧道内部，洞口对位完成再进洞；

隧道内禁止移动、增减配重，调整配重必须退至洞外开阔平整段；

洞口转弯、变坡段低速行走，禁止急停，防止配重滑移；

洞内架梁前清理桥面积水、泥浆，支腿底部铺设防滑钢板，避免滑移失稳。

（四）环境风险管控

洞口设置防风锚固装置，停工状态整机拉缆固定，配重保持完整不拆卸；

雨季洞口易积水，支腿支点设置排水沟，避免垫石软化沉降造成整机倾斜；

洞内加强通风除尘，防止视线模糊无法观察配重、支腿受力状态。

（五）监测系统升级

增加倾角传感器灵敏度，实时监测纵坡倾斜带来的重心偏移；

支腿压力监测全程联动，下坡工况前支压力超限立即报警；

风速仪与起升、行走机构联锁，大风自动切断操作回路。

云南怒江架桥机租赁厂家简要总结:

隧道进出口架桥机安全核心逻辑：

机型优先选用低矮、可折叠、支腿大伸缩、配移动配重的专用改造架桥机，适配隧道限界；

大纵坡 + 洞口穿堂风双重不利工况，配重稳定系数预留更大安全余量；

空间不足时，通过增加配重重量补偿力臂短板，严禁减配；

所有配重调整作业必须在洞外平整开阔区域完成，洞内仅巡检不改动配重；

配重管控解决纵向倾覆，同时配套防风锚、防滑支座应对洞口横向风与滑移风险。
