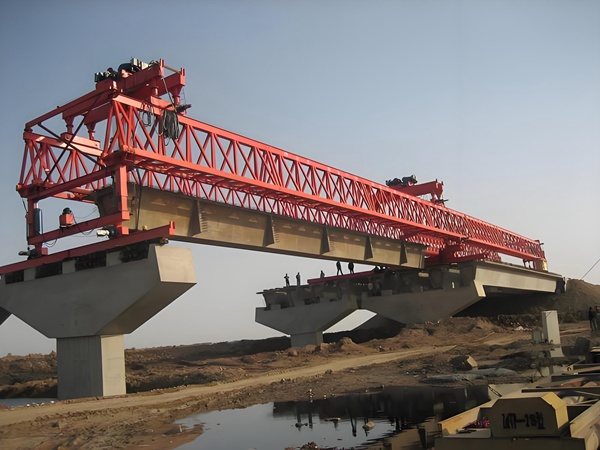

架桥机属于特大型起重工程机械，承载箱梁重量大、多机构协同、同步精度要求高、野外工况复杂（高低温、大风、粉尘、颠簸），电气系统以PLC 为核心，集成驱动、同步、安全、监测、人机交互五大模块，重点保障多轴同步、载荷保护、姿态监控、故障联锁。下文陕西渭南架桥机销售厂家按系统架构、硬件组成、控制逻辑、功能分区、安全体系、常见问题逐一说明。

一、整体系统架构

主流采用 PLC 主控制 + 分布式变频驱动 + 传感器闭环 + 人机交互 + 安全保护分层架构，分主控层、驱动层、信号采集层、执行层四级，全系统工业总线通讯，抗干扰能力强。

主控层：核心 PLC，下发动作指令、运算同步偏差、逻辑联锁、故障判断

驱动层：变频器 / 电液伺服控制器，驱动起升、行走、横移各机构

采集层：编码器、称重、倾角、风速、限位等传感器，实时反馈数据

执行层：电机、制动器、电磁阀、报警装置、照明等终端部件

通讯方式：主流 Profinet / Modbus-RTU / CANopen，远距离、强干扰环境优先 CAN 总线。

二、核心硬件配置

（一）主控制器（核心大脑）

主 PLC

选用工业重型 PLC（西门子 S7-1200/1500、三菱 Q 系列、欧姆龙 CP1H 等），双 CPU 冗余多用于 900t 及以上高铁架桥机，一套运行、一套热备，故障自动切换，杜绝停机事故。

功能：程序逻辑运算、同步算法计算、信号汇总、联锁保护、数据存储。

远程 IO 模块

分散布置在前后天车、支腿、机臂端部，就近采集限位、按钮、传感器信号，减少线缆长度，降低线路故障。

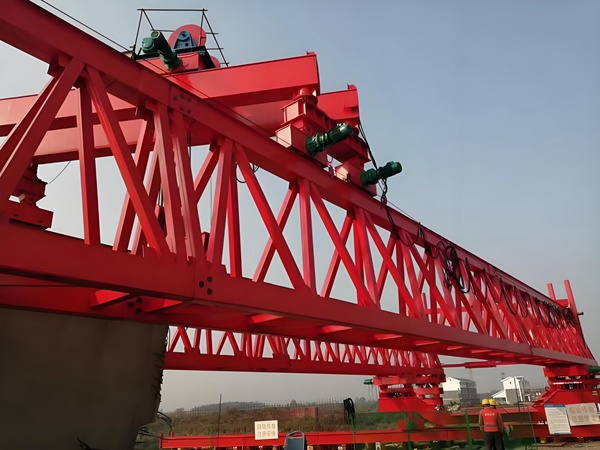

（二）驱动单元（动力执行）

架桥机全部机构标配变频调速，重载大吨位机型辅以电液伺服驱动，分两大类：

变频驱动器

起升、天车纵向行走、小车横移、大车行走均配专用起重型变频器，带转矩提升、防溜钩、失速保护。

双天车 / 多吊点采用主从变频同步组，支持速度、位置双闭环跟随。

电液控制系统（重型架桥机标配）

支腿伸缩、顶推、横移、转向多为电机 + 液压泵站 + 电磁换向阀组合，由 PLC 控制电磁阀通断，实现动作启停、换向、保压；超高压回路配压力变送器反馈压力。

制动单元

全机构采用常闭式电磁制动器 / 液压制动器，断电立即抱闸；起升机构额外配置二级制动，防止溜钩坠梁。

（三）传感器组（闭环反馈关键）

结合前文同步技术，传感器是精度与安全的基础：

位置 / 速度类

旋转编码器：监测卷扬卷筒、行走车轮转速，换算行程与速度，用于同步控制

磁栅尺 / 激光测距仪：天车相对位置、横移行程，实现毫米级同步定位

行程限位：上升 / 下降极限、行走终点、支腿伸缩限位，硬限位强制断电

载荷类

称重传感器 / 压力传感器：四点吊点实时采集载荷，实现载荷均衡、超载保护、偏载报警

姿态与环境类

倾角传感器：监测主梁、前后天车水平度、整机倾斜度，倾斜超差报警并锁止动作

风速仪：实时采集现场风速，超标（一般＞6 级）禁止起吊、行走

温度 / 湿度传感器：监测电气柜内部温湿度，防高温跳闸、凝露短路

（四）人机交互与操作单元

操作模式

驾驶室操作台：固定主操作位，按键 + 手柄 + 触摸屏，全功能操作

无线遥控器：主流标配，远距离对位、支腿调整、临边作业使用，带急停、信号丢失保护

本地按钮盒：机旁手动点动，用于检修、调试、单点对位

触摸屏（HMI）

实时显示：各机构速度、位置、载荷、倾角、风速、故障代码、运行参数；支持参数设置、故障查询、历史数据导出。

指示与报警

指示灯、蜂鸣器、声光报警器，区分正常运行、预警、故障、紧急停机。

（五）配电与保护器件

总配电柜：进线断路器、漏电保护、总接触器、防雷器（野外露天必备）

分路配电：各机构独立空开、熔断器，单回路故障不影响整机

防雷接地：整机多点接地，电气柜、传感器、通讯线做屏蔽接地，抵御野外雷击、静电干扰

稳压 / UPS 电源：关键控制器、传感器配不间断电源，瞬时断电时保持系统运行、记录故障数据。

三、主要控制模式与动作逻辑

架桥机分作业工况、过孔工况、调头 / 转移工况、检修工况四大模式，模式之间带互锁，禁止跨模式误操作。

1. 操作模式分类

全自动模式：预设程序，自动完成取梁、运梁、落梁，多用于标准化高铁架桥

半自动模式：PLC 完成同步与保护，人工干预对位，现场最常用

手动点动模式：单机构独立点动，仅用于检修、微调、故障复位

应急模式：紧急状态下旁路部分联锁，仅保留核心安全保护，低速撤离作业面

2. 核心机构控制逻辑

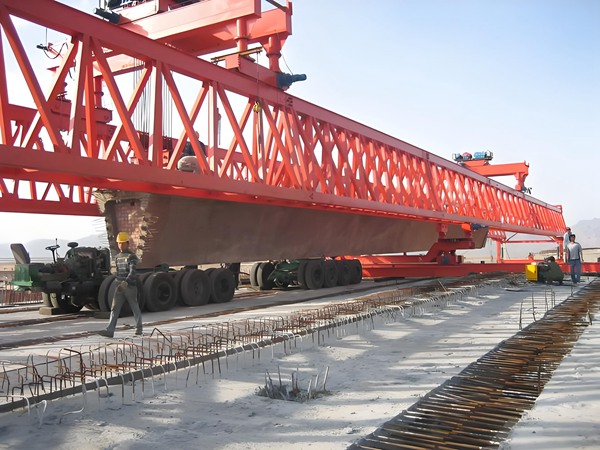

（1）起升机构（双天车四点起升同步）

主令发出起升指令 → 变频器输出指令 → 制动器延时松闸（防冲击）

主卷扬为速度基准，从卷扬实时对比编码器行程、吊点载荷，动态微调输出频率

载荷差值＞5%、位置偏差＞2mm，系统自动纠偏；超阈值直接报警停机

下降过程开启防溜钩控制，变频器输出反向转矩，杜绝重物下滑

（2）天车纵向行走同步

前后天车组成主从轴，编码器 + 激光测距双重反馈，实时修正两侧速度，保证两台天车同步进退，防止箱梁扭转、主梁啃轨。

（3）小车横移机构

负责梁体横向对位，位置闭环控制，启停平缓，配合倾角信号修正姿态。

（4）支腿液压控制

PLC 控制电磁阀分组动作，顺序联锁：支腿必须完全伸出、受力达标后，才能执行行走 / 起吊；收腿前必须确认整机落位、载荷卸除，严禁带载收腿。

3. 模式互锁规则（硬性逻辑，无法人为解除）

架梁模式 ↔ 过孔模式：必须完成当前工况、复位所有机构，才能切换

支腿未支撑到位：禁止大车行走、禁止重载起升

风速超标：锁止起升、行走所有动态机构

整机倾斜超差：立即停机，仅允许反向调平

超载 / 偏载：只允许下降卸荷，其余机构全部锁止

四、安全保护系统（电气核心防线，国标强制要求）

架桥机属于特种设备，电气安全保护分级设置，分为常规保护、起重专项保护、野外工况保护三大类：

1. 基础电气保护

过载、短路、缺相、相序、漏电、欠压、过压、变频器故障保护。

2. 起重专项安全保护

超载 / 偏载保护：载荷达到额定 90% 预警，105% 强制停机，仅可落钩

行程极限保护：两级限位（一级预警减速、二级硬限位断电停机）

制动器故障保护：制动器未打开，机构无法运行；运行中制动器卡滞立即停机

防溜钩保护：起升机构断电 / 故障时，制动器 + 变频器双重防溜

紧急停机：整机多位置设置急停按钮，按下后切断所有动力回路

3. 姿态与环境安全保护

倾斜保护：纵向 / 横向倾角超设定值（一般 ±1.5°），报警并锁止动作

风速保护：工作风速超限禁止作业，非工作状态提示锚定防风

同步失效保护：天车、起升同步偏差超限，立即停机并报警

4. 通讯与冗余保护

通讯断线保护：总线信号丢失，机构平稳停机

双电源 / 双 PLC 冗余：高端机型避免单点故障引发事故

五、典型配套系统拓展

远程运维系统

加装 4G/5G 模块，远程上传运行数据、故障代码、作业记录；厂家远程诊断、程序升级，减少现场售后。

视频监控系统

机头、吊点、支腿、车道布置摄像头，驾驶室与 HMI 同步显示，盲区可视化。

数据采集系统

记录每片梁架设时间、载荷、风速、设备状态，用于施工溯源、设备运维分析。

六、常见电气故障与简易排查

机构不动、无动作

优先查：急停是否复位、模式是否切换正确、限位是否触发、总电源 / 回路空开跳闸。

单机构不同步、偏差过大

检查编码器接线、固定是否松动，通讯线路屏蔽，重新标定同步参数。

变频器频繁报警跳闸

多为过载、散热不良、线路虚接、制动器卡滞；清理电气柜粉尘、检查电机与制动。

传感器数据异常（倾角 / 载荷乱码）

检查供电、屏蔽线、接头防水（野外进水是高频故障点），重新标定传感器。

无线遥控失灵

检查电池、天线、信号干扰，切换至驾驶室本地操作。

陕西渭南架桥机租赁厂家总结：

高可靠性：PLC + 变频 + 总线架构，冗余设计，适配野外高温、低温、粉尘、震动环境；

高精度：依靠多传感器闭环，实现双天车、多吊点毫米级同步，保障箱梁姿态；

强联锁：全工况、全机构软硬双重联锁，从电气层面杜绝违规操作，防范倾覆、坠梁风险；

智能化：集成状态监测、远程运维、数据追溯，适配现代化桥梁施工。
