云南大理220吨架桥机的天车同步技术

发布时间：2026-06-17 来源：卫华起重

云南大理架桥机厂家13253557957常年供应各种型号的架桥机、龙门吊、行车行吊等。

云南大理架桥机销售厂家架桥机天车同步技术核心是双天车 / 多吊点的位置、速度、力的闭环同步，目标做到纵向行走同步、起升同步、横移同步，误差控制在毫米级，防止箱梁扭转、偏载与结构损坏。

一、技术背景与核心痛点

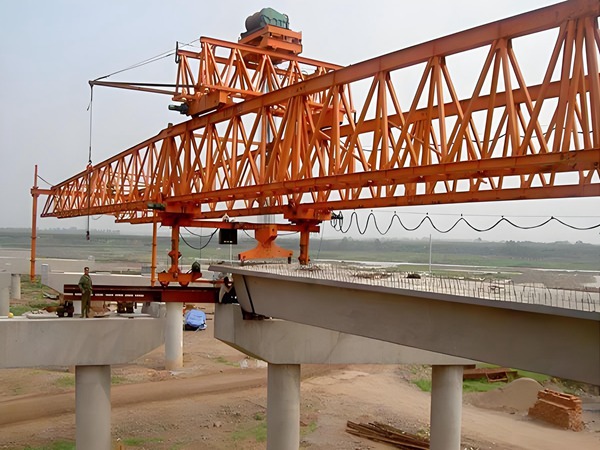

架桥机通常配前后两台天车（双小车），共同抬吊一片箱梁（200–1000 吨）。

不同步危害：

箱梁扭转 / 侧弯，应力超标；

吊具偏载、钢丝绳受力不均；

主梁啃轨、结构变形，甚至倾覆。

同步指标（高铁常用）：

位置同步误差：≤±2 mm；

速度同步误差：≤±1%；

吊点受力差：≤5%。

二、同步控制架构：主从闭环 + 多传感器融合

主流为PLC + 变频 / 伺服 + 多传感器分布式闭环控制。

1. 硬件组成

控制器：PLC（主站）+ 从站 PLC / 变频，负责运算与指令下发；

驱动：变频电机 + 减速器（行走 / 起升），或电液伺服（重型）；

传感器（核心）：

行走：编码器（轮端）+ 激光测距 / 磁栅尺（天车间距），毫米级定位；

起升：钢丝绳编码器 + 压力传感器（吊点载荷）；

姿态：倾角传感器（主梁水平）+ 风速仪。

2. 控制模式（主从同步）

主天车（Master）：接收操作指令，输出速度 / 位置基准；

从天车（Slave）：跟随主站动态调速，实时消除偏差；

闭环逻辑：

主站发指令→两台天车同时启动；

传感器实时采集位置 / 速度 / 载荷；

PLC 计算偏差→调节从站变频输出；

每秒100–200 次高速校准，偏差超阈值立即报警 / 停机。

三、三大同步技术详解

1. 天车纵向行走同步（主梁方向）

应用：两台天车沿主梁同步前进 / 后退，保证箱梁纵向姿态；

技术：

双变频驱动：同一频率源 + 编码器反馈，防打滑；

激光对射：主天车装发射器，从天车装接收器，实时监测间距，偏差 > 2mm 自动调速；

防啃轨：两侧驱动同步，轮压均衡，减少轨道磨损。

2. 起升同步（四点起吊、三点平衡）

应用：双天车各两个吊点，四点同步升降，防止箱梁扭转；

技术：

卷扬同步：变频 + 编码器控制卷筒转速，保证钢丝绳收放长度一致；

载荷均衡：每个吊点配压力传感器，PLC 实时分配力矩，受力差≤5%；

三点平衡：刚性梁 + 铰点设计，自动补偿微小高差，避免结构内应力。

3. 横移同步（梁体横向对位）

应用：天车带梁沿主梁横移，精准落梁到桥墩；

技术：

横移小车变频同步，位置闭环，对位精度 ±2mm；

风载补偿：风速 > 6 级时，系统自动降速并增大同步刚度，抑制摆动。

云南大理架桥机租赁厂家总结：天车同步技术的本质是重载下的多轴协同闭环控制，关键在主从架构 + 多传感器融合 + 高速实时调节。选型上，常规工程用变频 + 激光即可；高铁 / 重载场景优先电液伺服 + 磁栅尺，确保毫米级同步与安全。
