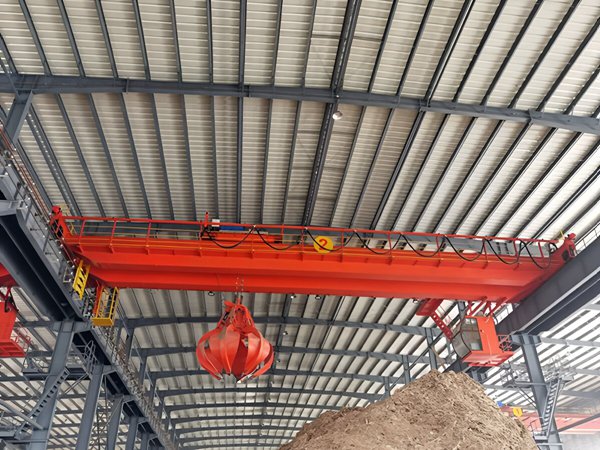

辽宁朝阳双梁行吊销售厂家带大家了解下双梁抓斗桥式起重机完整工作原理

一、整体工作逻辑

双梁抓斗行吊核心原理：依靠双梁桥架做纵向大车行走、抓斗小车做横向行走，通过两套卷扬卷筒控制钢丝绳，实现抓斗闭合抓料、起升吊运、对位卸料 **，三维移动 + 抓料动作配合，完成散料装卸。

二、核心机构分工原理

1. 双梁桥架 + 大车运行机构

两根主梁架在厂房行车轨道上；

大车驱动电机带动车轮沿厂房纵向前后行走；

作用：整机前后大范围移位，对准料堆、料仓、料场。

2. 抓斗小车（核心动力单元）

小车上有两套独立卷扬系统：

起升卷筒：控制抓斗整体上升、下降

开闭卷筒：控制抓斗斗口张开、闭合

配合四根钢丝绳（四绳抓斗标配），实现动作互不干扰。

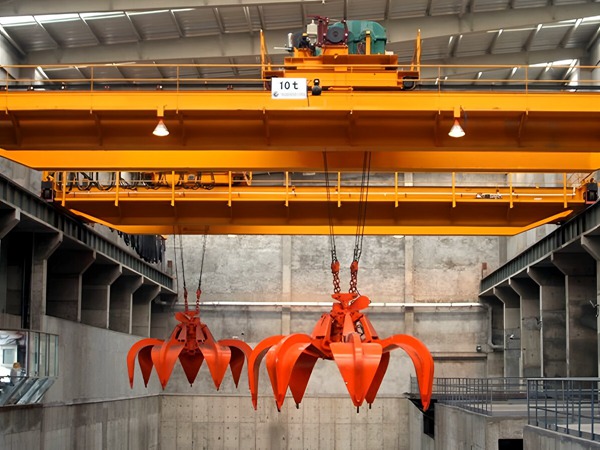

3. 四绳抓斗工作原理

四根钢丝绳分为两组：

支撑绳：承担抓斗和物料全部重量，跟着起升卷筒同步升降；

开闭绳：拉动斗体连杆结构，控制斗口开合。

动作分解：

下放抓斗 → 落在散料上；

开闭卷筒收绳 → 斗口闭合咬合物料；

起升卷筒整体提升 → 带料升起；

大车 + 小车移动对位 → 到卸料点；

开闭卷筒放绳 → 斗口自动张开卸料；

循环往复，连续抓料。三、三维运行原理

大车行走：整机沿厂房轨道前后纵向移动

小车行走：抓斗小车沿主梁左右横向移动

抓斗升降 + 开合：垂直方向起落、抓取卸料

三者配合，实现立体空间任意点抓料、转运、卸料。

四、电气控制原理

采用接触器 / 变频控制系统，分别控制大车、小车、起升、开闭四大机构；

设有联动、单动模式：

单动：单独升、降、开、闭、走车；

联动：边走车边升降，提升作业效率；

多重限位保护：起升上限位、行程限位、超载限制器，防止冲顶、越位、超载。

五、重载适配原理（为什么双梁适合抓斗）

抓斗作业有冲击载荷、反复启停、偏载：

双主梁箱型结构刚度大、抗扭抗疲劳；

整机结构能承受抓斗下落、咬合物料的冲击，不易变形；

工作级别可达 A6/A7，满足 24 小时高频连续散料作业。

辽宁朝阳双梁行吊生产厂家一句话极简总结：靠大车前后走、小车左右走、双卷筒控制钢丝绳，实现抓斗下放、闭合抓料、起升移位、张开卸料；双梁结构承受冲击，适配煤炭、矿石、砂石等散料高频装卸。
