江苏镇江双梁行吊厂家13253557957可以为客户提供门式起重机、抓斗起重机、龙门吊，行车行吊，欧式起重机等多种类的设备，并且提供专业售前、售后以及指导安装服务，让客户可以安心无忧的挑选、使用起重机设备。

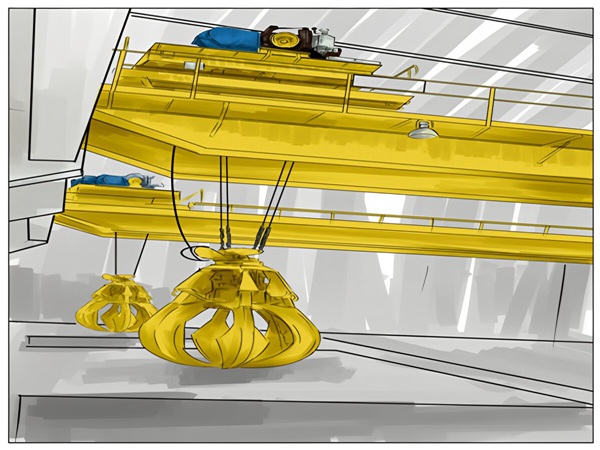

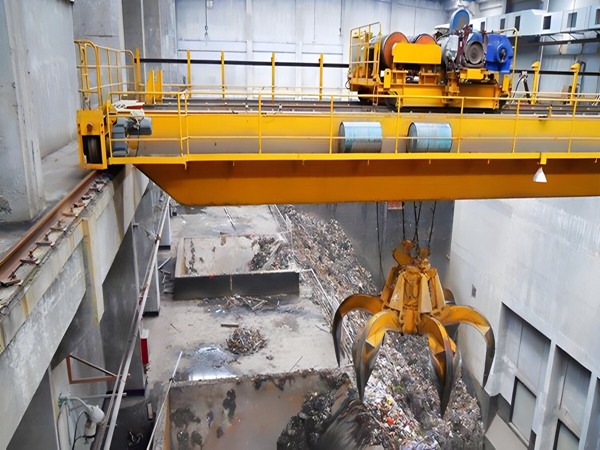

江苏镇江双梁行吊销售厂家生产的双梁抓斗行吊是双主梁箱型结构 + 四绳机械抓斗的重型桥式起重机，专用于室内外固定跨间的煤炭、矿石、矿粉、焦炭、砂石等散粒物料高频装卸搬运，核心型号为QZ 型，工作级别A6-A7（重级工作制）。

一、核心结构（五大组成）

双梁桥架（主梁）：箱型双梁，Q235B/Q345B 钢板焊接，抗弯刚度大、抗冲击强，适配抓斗高频冲击载荷。

大车运行机构：驱动桥架沿厂房轨道纵向移动，双轨四轮 / 八轮，运行平稳。

抓斗小车：小车架集成起升卷筒 + 开闭卷筒，配四绳抓斗，负责横向移动、抓料、升降、卸料。

四绳机械抓斗（标配）：双卷筒驱动，任意高度开合，密封性好防漏料；可选带齿抓斗（大块料）、液压抓斗（高效）。

电气与安全系统：YZR 起重电机（IP44-54）、变频调速、超载限制器、行程限位、缓冲器、防风装置（露天）。

二、主要技术参数（QZ 型标准）

1. 基本参数

额定起重量：5t、10t、16t、20t（含抓斗自重）

跨度 S：10.5m–31.5m（每 3m 一档）

起升高度：轨上 10–16m、轨下 6–10m（可定制）

工作级别：A6（JC=40%），高频连续作业可选 A7

操作方式：驾驶室（开 / 闭式）、无线遥控（可选）

2. 运行速度（变频标配）

起升 / 开闭速度：30–40m/min

小车运行速度：40–50m/min

大车运行速度：30–45m/min

3. 抓斗参数

类型：四绳机械抓斗（标配）

容积：1.5–5m³（按物料密度匹配）

开合方向：平行主梁 / 垂直主梁（定制）

三、核心优点

重载耐冲击，稳定性强：双梁箱型结构，主梁疲劳强度比单梁高 30%+，承受抓斗抓取 / 下落冲击不变形，适配 24h 连续作业。

散料效率高，不漏料：四绳抓斗任意高度开合，铲斗密封好，抓取 / 卸料快，比单梁抓斗效率高 20%–30%。

工况适应性广：室内 / 露天通用（露天加防雨罩）；适配煤场、料场、电厂、港口、冶金、水泥、化工等散料场景。

安全冗余高：多重安全保护（超载、限位、缓冲、防风），变频启停平稳，冲击小、不易脱轨。

维护简单，寿命长：机械抓斗结构可靠，易损件少；关键部件（车轮、卷筒、减速器）耐用，年均维护成本低。

四、主要缺点

自重 / 轮压大，基建要求高：双梁自重大（比单梁重 40%–60%），轮压 100–300kN，厂房牛腿、轨道梁需加固，老旧厂房改造费用高。

成本高：设备价比单梁抓斗高 30%–50%；变频、智能控制等选配再增 15%–20%。

安装运输难：主梁超长超宽，需特种车辆运输；安装需大型吊机，轨道安装精度高（直线度≤±0.5mm/m），安装周期 7–15 天。

能耗较高：起升、大车、小车三套电机总功率数十至数百千瓦，频繁启停能耗高。

五、适用工况

推荐场景

电厂 / 钢厂原料场：煤炭、焦炭、矿粉、钢渣装卸，高频连续作业。

港口 / 码头散货区：砂石、粮食、化肥、矿石装卸船 / 堆垛。

大型仓库 / 料棚：室内散料堆取、转运、倒垛。

冶金 / 水泥 / 化工厂：石灰石、黏土、废渣等散料搬运。

露天料场：加防雨罩、防风装置，全天候作业。

江苏镇江双梁行吊生产厂家选型要点

起重量：按物料密度 + 抓斗自重计算，留 10%–20% 余量。

跨度 / 起升高度：匹配厂房尺寸，轨下高度满足卸料需求。

工作级别：高频 24h 作业选 A7，8–12h 作业选 A6。

抓斗匹配：细粉料选密封斗，大块料选带齿斗，水下料选液压防水斗。

环境适配：露天加防雨罩、防风锚定；粉尘环境加防尘罩。
