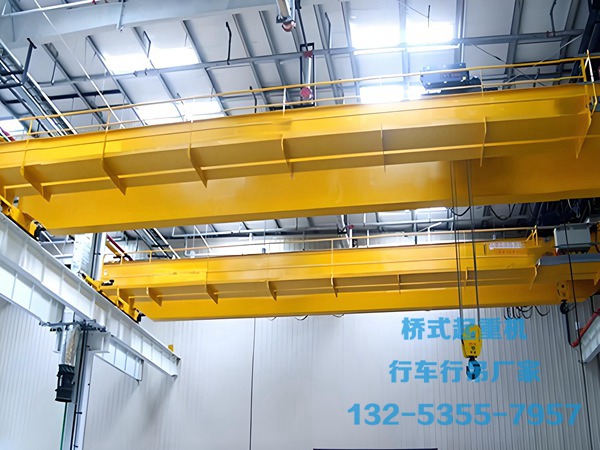

云南保山双梁行吊销售厂家QD型通用吊钩双梁桥式起重机的结构组成

整机主要由桥架、大车运行机构、小车、起升机构、电气控制系统、司机室几大部分组成。

桥架由两根主梁、端梁、走台、防护栏杆等构件焊接装配而成，是整机的主体承重框架；主梁一般采用箱型焊接结构，两端连接端梁，端梁上面安装大车车轮。

大车运行机构布置在两端端梁位置，包含大车驱动电机、减速器、制动器、车轮组，带动整台起重机沿厂房轨道做纵向往返移动。

起重小车安装在主梁上翼缘轨道上面，小车车架上面装配主起升机构、副起升机构以及小车运行机构。

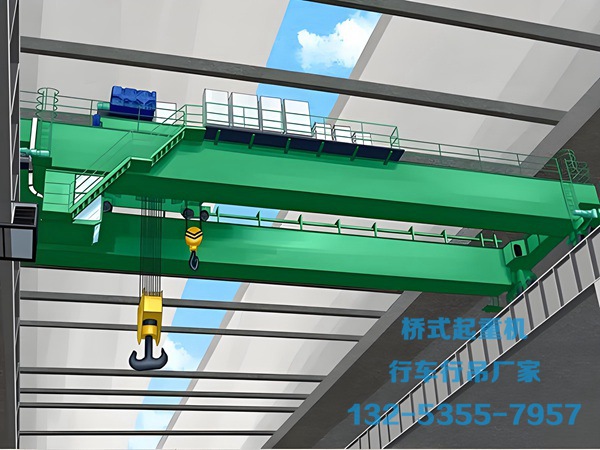

主起升机构由主卷扬电机、减速器、制动器、卷筒、钢丝绳、滑轮组和主吊钩组成，完成主钩重物升降动作；带副钩机型配置独立副起升机构，包含副卷扬电机、制动器、卷筒滑轮组以及副吊钩，副钩具备独立起升能力。

小车运行机构由小车驱动电机、减速器、制动器、车轮组组成，驱动小车沿着主梁轨道横向移动。

司机室一般固定于桥架一侧，作为操作人员工作空间，内部布置各类操作控制元件。

电气控制系统包含供电滑线、各机构电机、制动装置、接触器、保护元器件，设有行程限位、起升高度限位、过载保护等安全保护装置。

整机配套各类安全部件，有起升限位器、大车小车行程限位器、缓冲器、扫轨板、重量限制器等，用来保障设备运行安全。
