河南濮阳140吨公路架桥机的工作原理

发布时间：2026-09-14 来源：卫华起重

河南濮阳架桥机厂家13253557957主要产品有：龙门吊，架桥机，欧式起重机、桥式起重机、门式起重机。

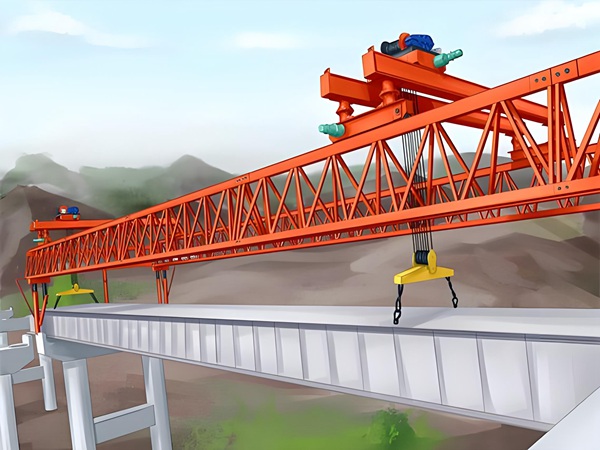

公路架桥机主要用于公路预制 T 梁、小箱梁的吊装架设，依靠整机纵移过孔、天车横移起吊、支腿交替支撑，完成梁片的吊运、对位、落梁就位，依靠机械结构、行走机构、起重机构相互配合实现逐跨架梁。

1. 支撑体系工作原理

整机由前支腿、中支腿、后支腿，主梁，天车组成。架梁作业时中支腿支撑在已架设完成的梁体上，前支腿支撑在前方待架桥墩盖梁位置，后支腿支撑在后方桥面。三个支腿交替受力，承担整机自重和梁体荷载，为架梁提供稳定支撑基础。过孔作业时通过支腿顺序收起、伸出，交替变换支撑点位，实现整机向前移动到下一跨。

2. 起吊吊运原理

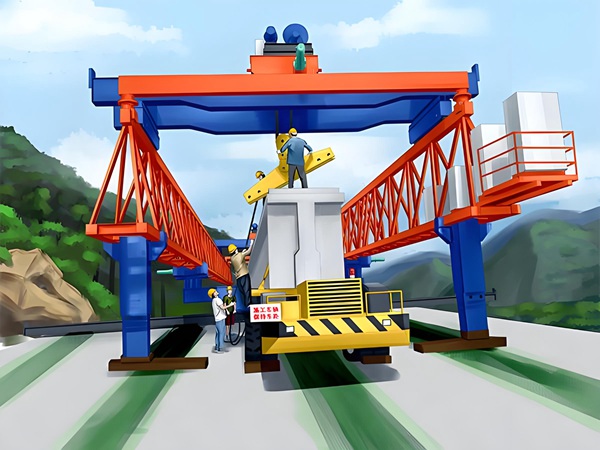

两台起重天车布置在主梁轨道上，天车自带起升卷扬机构。运梁车把预制梁运送到架桥机尾部，两台天车吊钩分别锁住梁体两端吊点，卷扬机构提升梁体脱离运梁车。天车可以沿主梁纵向行走，把梁体向前输送至待架跨桥墩上方，同时天车具备横移功能，调整梁体左右位置，对齐盖梁支座位置。

3. 纵移过孔原理

一跨梁架设完成后，架桥机需要向前移动到下一跨。按照既定工序依次变换各支腿支撑状态，解除对应支腿约束，依靠行走驱动机构带动整机主梁向前纵移。移动过程中支腿依次落在前方桥墩盖梁，完成整机过孔，为下一跨架梁做好准备。过孔阶段不吊运梁片，只完成设备自身前移。

4. 落梁就位原理

梁体被吊运到桥墩上方后，通过天车纵移、横移微调梁的平面位置，卷扬下放梁体，使梁片平稳落在支座之上。完成落梁，摘钩之后，就完成本跨架设，进入下一轮过孔、运梁、吊梁循环。

5. 整机控制原理

传统公路架桥机依靠操作人员手柄点动控制卷扬、天车、支腿、行走机构，依靠肉眼观察位置配合地面指挥完成作业。智能型公路架桥机增加传感器、定位系统，采集支腿压力、倾角、位移信号，实现动作同步、位置自动识别，但是基础机械作业流程不变。

整体作业循环流程

运梁车送梁至架桥机尾部，天车吊梁，纵移送梁至桥跨上方，横移调位，落梁就位，摘钩，架桥机纵移过孔，准备下一跨架梁。不断循环完成整条线路桥梁架设。
