广东河源管片预制厂龙门吊的应用案例

发布时间：2026-08-19 来源：卫华起重

广东河源龙门吊厂家13253557957主营产品有：龙门吊、行车行吊、架桥机、冶金铸造起重机、桥式起重机等，始终会保持初心，为客户提供合理的价格以及质量有保障的产品，您也不用担心售后问题，我们会努力为您解决。

广东河源龙门吊销售厂家盾构隧道管片预制厂龙门吊落地应用真实案例

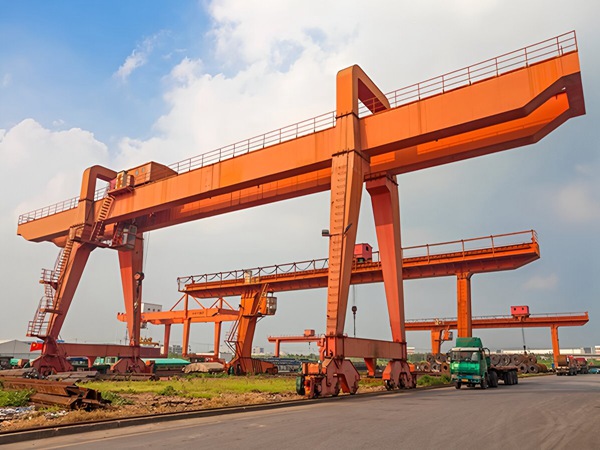

案例一：济南黄岗路穿黄超大直径盾构管片预制基地（超大重载 MG 双主梁箱型龙门吊标杆）

项目概况

世界在建最大直径水下盾构隧道，单环管片外径 15.2 米，单块管片自重超 12 吨，总计生产 1656 环管片，厂区分为室内浇筑脱模车间+室外大型堆存装车堆场两大区域。

龙门吊配置与分工

车间内部：2 台 16t MH 花架桁架龙门吊，跨度 18m，配备液压翻转专用吊梁，负责钢筋笼入模、管片脱模 90° 翻转、湿构件转运至蒸养窑；桁架结构风阻小，车间水汽环境下运行稳定，微点动变频控制杜绝大尺寸管片崩角开裂。

室外堆场核心设备：32t MG 箱型双主梁轨道龙门吊（A6 高工作级别），跨度 36m，起升高度 12m，可单次双块同步吊装管片，完成水养池起吊、4 层堆叠码放、重型平板车精准装车外运。

项目亮点

龙门吊配套真空吸盘四点吊具、大车同步纠偏系统，全年不间断重载循环作业，上万块超大管径管片吊装零磕碰、零破损，是大断面过江隧道管片厂标准设备模板。

案例二：镇江大路镇海太长江隧道（万里长江第一隧）管片预制厂（码头联运超长堆场龙门吊）

项目概况

为海太长江隧道供应 7 万余片盾构管片，厂区紧邻长江码头，成品管片需龙门吊吊装上船走水运发往隧道施工现场，属于长跨度露天堆场 + 码头装船一体化工况。

龙门吊选型

主力机型：40t MG 箱型双梁门式起重机，跨度 42m，覆盖整条水养池、堆垛区与码头接驳通道；全套户外防护配置：风速报警仪、双侧夹轨器 + 铁楔、驾驶室 + 无线遥控双操作。

核心应用工序

车间小型 10t 花架龙门吊完成浇筑、脱模、翻转；

40t 大跨度龙门吊负责管片出水养护、多层堆存、跨区域转运；

直接平移至江边泊位，精准吊装至运输船舶，工班单日吊装运力从 800 吨提升至 2200 吨，全程管片防水层、止水带完好无损，实现零货损交付。

案例三：成渝中线高铁蜀安隧道青白江管片厂（高铁隧道标准化中小型预制厂）

项目概况

成渝中线高铁唯一盾构隧道专属预制场，6m 常规地铁标准管片，总产能超数千环，属于工期固定、项目完工后需拆解转场的短期临时预制厂区。

龙门吊最优配置（成本导向）

生产浇筑车间：10t MH 花架桁架龙门吊 2 台，跨度 15m，自重轻、拆装便捷，项目结束可快速拆解转运至下个高铁标段重复使用；IP55 防水电控抵御蒸汽养护潮湿环境，搭配简易液压翻转吊具完成脱模工序。

室外成品堆场：20t 花架式双梁龙门吊，跨度 28m，满足常规 3 层管片堆叠、货车装车。

选型逻辑总结

短期市政 / 高铁专项管片项目，优先全桁架花架龙门吊，造价更低、转场复用率高，完全匹配中小体量管片生产线循环吊装需求。

案例四：唐山京津冀超大智能管片产业园（年产能 3 万环全自动流水线）

项目概况

京津冀规模最大盾构管片智能生产基地，年产能 3 万环，服务北京多条地铁线路，全自动化流水线布局，生产线紧凑、工位密集，对龙门吊定位精度、多台防撞、协同作业要求极高。

设备配置与技术改造

流水线上方：多台 16t 室内桥式行车 + 户外 25t MG 箱型龙门吊组合；龙门吊负责钢筋笼吊入模具、脱模构件转运至智能养护仓。

关键安全升级：对同轨道并行运行的两台龙门吊加装红外光电防撞限位系统，自动判定安全距离停机，解决密集厂区双门机干涉碰撞隐患，保障 24 小时智能化流水线不间断生产。

案例五：珠海横琴马骝洲超大隧道临时管片预制场（狭小场地异轨双机混用案例）

项目概况

横琴第三通道超大盾构隧道，管片外径 14.5m，总需求量 1100 环，预制厂租借原有建材市场场地改造，空间狭窄、钢筋加工棚与吊装区重叠，场地条件受限严重。

龙门吊差异化布置方案

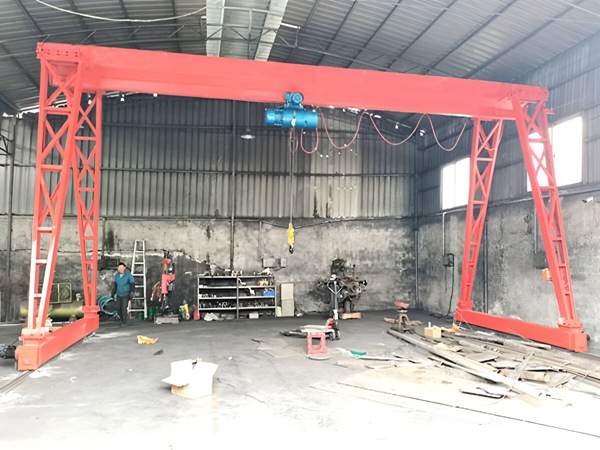

钢筋加工防雨棚内：加装 2.9t 小型简易龙门架，专门吊装钢筋骨架小件；

主生产轨道铺设10t 车间脱模龙门吊 + 32t 室外堆场 MG 双梁龙门吊，两条轨道平行异轨作业；通过限位电气改造划定各自作业边界，在有限占地内完整覆盖浇筑、蒸养、堆存、装车全流程，完美盘活闲置老旧场地。

案例六：石家庄地铁 4 号线盾构井口 + 配套小型管片堆场（下线直接下井一体化）

项目概况

城市主城区地铁标段，配套小型临时管片存放堆场，管片预制完成运至工地后，由龙门吊直接吊装送入盾构井下作业面，属于工地末端临时周转堆场轻量化应用河北省交通...。

龙门吊选型

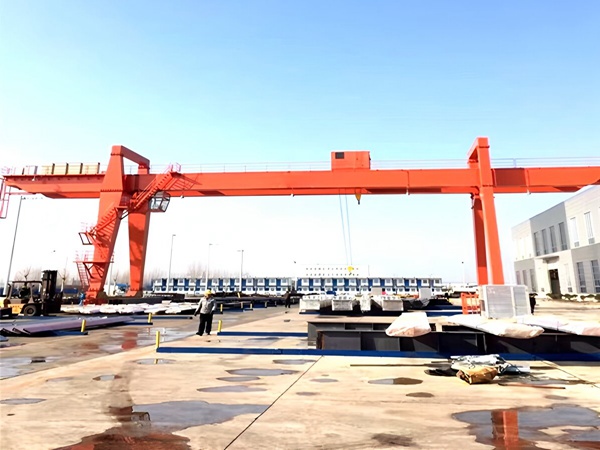

选用20t 轨道式 MG 箱型简易双梁龙门吊，跨度 22m，起升高度 10m，加装低速微动控制，管片垂直起吊后平移至盾构竖井洞口缓慢下放；市区高层建筑密集区域强制配备风速仪与防风锁定装置，满足市政工地安监全部验收标准。

广东河源龙门吊出租厂家六大案例选型规律总结：

超大直径过江 / 过海隧道、永久大型预制厂 → 室外主力 32t/40t MG 箱型双主梁龙门吊 A6 级别

高铁专项短期临时管片项目、要转场复用 → 车间 10t、堆场 20t 全套 MH 花架桁架龙门吊

码头水运联运、超长跨度堆场 → 大跨度 40t 箱型双梁门机，强化防风与码头精准吊装配置

全自动智能产业园、多台设备并行 → 加装红外防撞、同步纠偏智能化电控系统

租借改造狭小场地、分区多工序 → 大小吨位异轨布置，小型龙门架辅助钢筋加工

地铁井口临时周转堆场、主城区受限工地 → 紧凑型 20t 轨道箱型龙门吊，完善市政安全防护套件
