江西南昌龙门吊销售厂家龙门吊（门式起重机）设计要点

一、总体方案设计

根据现场场地尺寸确定有效跨度、支腿外伸悬臂长度、轨距、起升高度，统筹大车运行安全距离、货物进出通道。

明确额定起重量、是否采用主副钩结构，确定工作级别 A3/A5/A6。

区分使用场景：室内 / 露天作业；露天项目同步开展风载荷计算，确定设计风压。

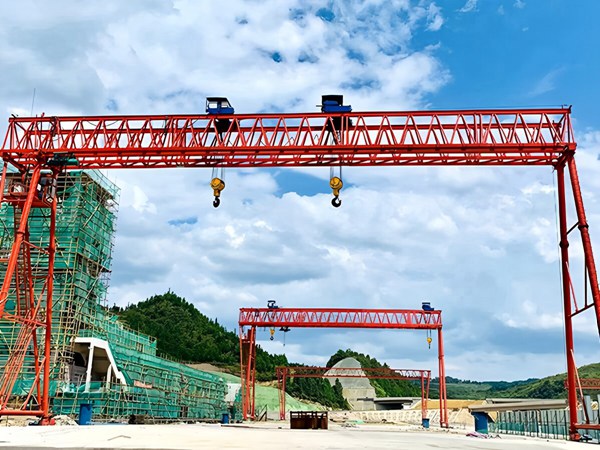

选定主梁结构形式：箱型主梁、桁架主梁、花架混合主梁、H 型钢主梁；确定采用单主梁或双主梁布置形式。

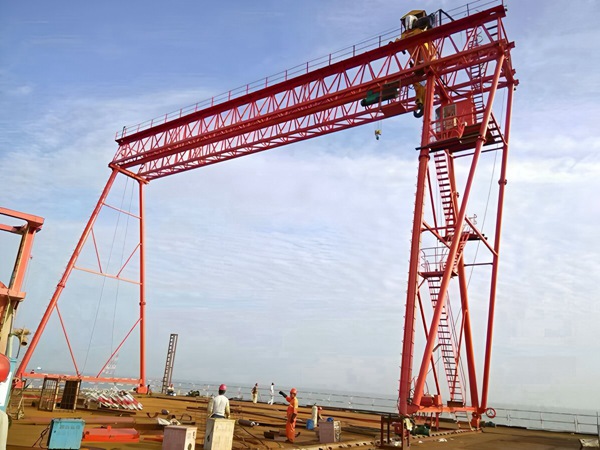

确定支腿形式：刚性支腿、柔性支腿组合方案；依据基础条件设定支腿铰点、刚性连接形式。

二、主梁系统设计

按照 GB/T3811 规范开展强度、刚度、稳定性计算，控制满载静挠度满足规范限值。

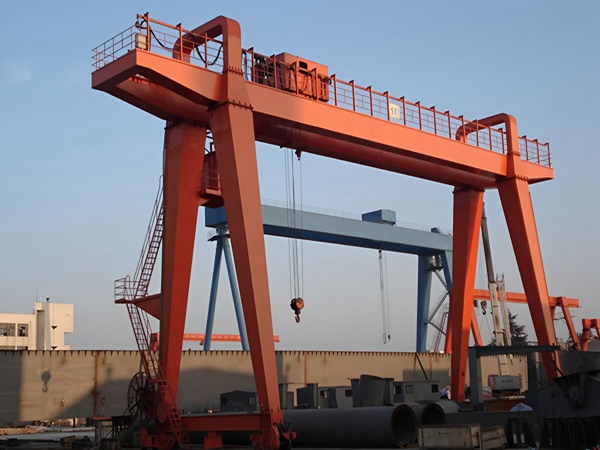

箱型主梁按标准预制合理上拱度，同时设置合理旁弯预拱；内部布置加强筋、隔板。

主梁上翼缘铺设小车轨道，预留轨道压板、焊接底座安装位置；双主梁可同步规划检修走道、防护栏杆。

预留线缆敷设通道，合理布置托缆支架、滑触线支撑点位。

板材选用 Q345B 低合金结构钢；重要焊缝设计坡口形式，满足探伤要求。

三、支腿与下横梁设计

刚性支腿、柔性支腿差异化设计，协调门架纵向变形，避免大车运行卡轨。

支腿与主梁、支腿与下横梁连接节点重点加强，采用加厚连接板、密布加劲板。

下横梁布置大车运行机构安装底座，均衡分配轮压。

根据最大轮压参数输出土建基础荷载资料，提供基础设计条件。

四、起升小车机构设计

依据起升速度、滑轮倍率确定卷筒尺寸、钢丝绳规格，保证钢丝绳安全系数达标。

合理布置电机、减速器、制动器、卷筒空间位置；高工作级别机型配置双重制动。

小车车架结构加强，预留缓冲器、限位装置安装支座。

预留载荷监测、高度限位系统安装位置。

五、大车运行机构设计

计算运行阻力，匹配驱动电机与减速器功率；按需采用单侧驱动或者双侧同步驱动。

合理配置车轮数量，均衡分散轮压；车轮材质与热处理满足承载要求。

轨道端部配置缓冲器、轨道挡块安装支座。

露天龙门吊设计防风装置安装底座，可配置轨道夹轨器、防风铁楔、锚定装置。

六、电控与操控系统设计

调速方案：接触器调速、单机构变频、整机全变频按需选用。

操控形式规划：驾驶室操控、无线遥控、地操按钮盒，支持多模式切换。

供电方案选型：安全滑触线、电缆卷筒供电。

电气柜做好防尘防水；露天机型增加防雨、防晒防护结构。

七、安全装置布局设计（强制设计项）

起升上、下双重高度限位；大车、小车行程限位。

安装超载限制器，实时载荷采集与预警。

小车、大车两端缓冲装置；紧急停止回路独立设计。

露天机型增设风速监测报警装置；配置声光警示系统。

八、防腐与环境适配设计

确定整机除锈等级、多层油漆涂装体系；沿海潮湿盐雾环境增加防腐涂层厚度。

露天设备电气元器件选用户外防护等级产品。

桁架结构重点规划排水结构，箱型主梁设置排水孔。

九、制造与安装工艺预留设计

大件拆分设计，满足道路运输限宽、限高、限重要求；设置运输吊点。

各部件设置拼装定位销、对接法兰，方便现场组装。

预留水平调整垫板位置，便于现场安装调平。
