江西九江桥式行车销售厂家冶金起重机（QDY 铸造 / 冶金双梁）完整技术参数手册

执行标准：JB/T7688.15、TSG Q0002、质检办特〔2007〕375 号，钢厂熔融金属 / 高温钢坯专用，严禁普通 QD 双梁替代炼钢跨工况

核心分级参数：工作级别（钢厂强制区分）

车间工序机型工作级别年工作时长小时循环次数适用吊装物料

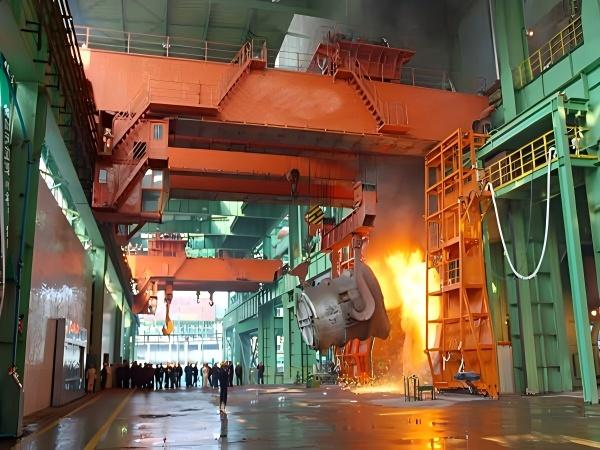

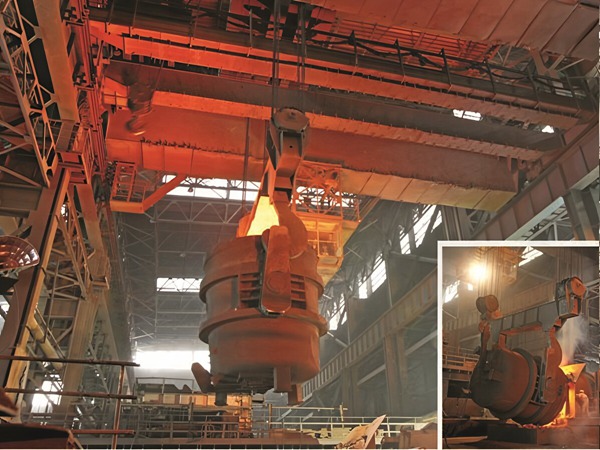

炼钢转炉 / 电炉跨（钢水包） QDY 铸造起重机 A8（特重级） 7000h+ 40 次 /h 120～320t 钢水包熔融金属

连铸坯、热轧板库、废钢抓斗跨冶金电磁 / 夹钳行车 A7（重级） 4000～7000h 20～30 次 /h 高温钢坯、钢板、废钢

冷轧钢卷、型钢成品库、检修跨轻型冶金变频行车 A6 2000～4000h 10 次 /h 以内常温钢材、设备备件

强制规定：吊运熔融金属≥75t 必须 A8 铸造专用吊；＜75t 熔融吊最低 A7 级

三、主流吨位标准系列技术参数（QDY 主副钩冶金双梁）

1. 中小吨位冶金吊（5t/10t/16t/20/32t，原料、冷轧、小型铸造）

额定起重量：主钩 5～32t，副钩 3.2～10t

标准跨度 S：10.5m、13.5m、16.5m、19.5m、22.5m、25.5m、28.5m、31.5m

标准起升高度 H：主钩 12m/16m；副钩 14m/18m

运行速度（变频标准）

主起升：6～10.7m/min

副起升：14～15.5m/min

小车横向：44.6m/min

大车纵向：76～89m/min

电机配置：主起升 15～63kW H 级水冷 / 风冷电机，双制动配置

轨道：QU70、QU80 重型钢轨

2. 中型炼钢冶金吊（50/74/100t，中小型钢厂转炉跨）

额定起重量：主 50t/74t/100t，副 16t/20t/32t

跨度：16～33m

起升高度：主 16～22m，副 18～24m

速度：主起升 5.2～9.8m/min，微速 0.5m/min 精准对位

整机自重：68～108t，最大轮压 320～480kN

轨道：QU100、QU120 重型轨道

3. 大型铸造起重机（180/260/320/520t，大型钢厂、电炉炼钢）

额定起重量：主 180～520t，副 50～100t

跨度：20～36m

起升高度：20～36m

起升机构：双套独立驱动、双卷筒、四套冗余制动器

整机自重：180～450t，单轮最大轮压 600～1200kN

适用：转运 1500℃以上高温钢水包，双机抬吊同步系统标配

四、冶金起重专属结构关键技术参数（区别普通 QD 行车核心）

1. 金属结构隔热参数

主梁底部、小车下盖板加装80mm 阻燃隔热棉 + 3mm 耐热钢板，耐辐射温度≥800℃

司机室全封闭隔热，双层阻燃隔热层，内设强制通风降温

桥架、走台、电缆桥架全部做防热辐射防护板，防止高温软化线缆

2. 起升机构安全强制参数（熔融金属吊硬性规范）

双重独立制动系统

每套制动器制动力矩≥1.5 倍额定载荷总力矩

电磁主制动 + 液压盘式辅助制动，断电同时抱闸，单套制动可独立承载满载

钢丝绳参数

耐高温专用钢丝绳，润滑脂耐温 150℃，抗拉强度 1960MPa

卷筒钢丝绳安全圈≥3 圈，配备防脱槽压板、防脱钩装置

超载保护：起重量限制器精度≤±5%，超载 105% 报警、110% 切断上升回路

传动冗余：75t 以上铸造吊采用两套独立驱动电机 + 刚性连接输出轴，单套故障不坠落钢包河南中原奥...

3. 电机与冷却系统参数

绝缘等级：H 级（普通行车 F 级），允许定子最高温升 180K

冷却方式：主起升电机标配强制风冷 / 水冷套，高温跨用水冷

电机防护 IP：IP54 全密封防尘，抵御炼钢氧化铁粉尘

温升报警：电机绕组温度＞130℃自动减速，＞150℃停机保护

4. 电气控制系统参数

标准配置：PLC 变频四象限驱动，能量回馈制动（重载下降省电 30%）

调速范围：1:10 微速微调，钢包对位精度 ±2mm

线缆：YFFB 耐高温阻燃电缆，耐温 - 20～120℃

安全回路：独立紧急停止回路、高温测温、制动器磨损监测、钢丝绳损伤在线监控

操作模式：驾驶室联动台 + 工业无线遥控双操作

五、专用冶金细分机型专属参数

1. 抓斗冶金起重机（原料废钢车间 10～32t）

抓斗容积：1.5～6m³，双瓣 / 四瓣耐磨抓斗

开闭机构独立卷扬，抓取循环 1 次 / 60s

工作级别 A7，整机耐磨加厚衬板、防尘密封减速机

2. 板坯夹钳起重机（连铸车间 50～160t）

夹钳自动开合、同步夹紧，防钢坯滑落自锁机构

高温夹钳耐温 600℃，水冷夹钳轴套

起升微速 0.3m/min，防止高温坯料磕碰变形

3. 电磁冶金行车（热轧 / 成品库 12.5～65t）

电磁吸盘额定吸力 1.3 倍钢板自重，断电保磁≥10min

吸盘线圈水冷，耐高温线圈绝缘

配套停电备用蓄电池，防止钢板坠落

六、冶金行车安全标配参数（强制验收项）

行程限位：上升二级限位（预警 + 强制停机）、下降深度限位、大车 / 小车双向缓冲限位

缓冲防撞：聚氨酯缓冲块，缓冲行程≥100mm，大车两端轨道端部轨道挡架

报警装置：声光高温报警、超载报警、制动器故障报警、电机超温报警

防护：钢丝绳防脱槽、吊钩防脱卡、大车轨道扫轨板、电缆防高温护套

冗余保护：主起升双制动器、双驱动、双重限位、双重载荷监测

七、冶金吊与普通 QD 双梁关键参数对比

表格

参数项冶金 QDY (A7/A8) 普通 QD 双梁 (A4/A5)

工作级别 A7/A8 JC40%~60% A4/A5 JC25%

电机绝缘 H 级耐高温 F 级常温

制动配置双套独立冗余制动单套制动器

隔热结构主梁 + 小车 + 司机室全隔热无隔热防护

电机冷却强制风冷 / 水冷自扇冷

适用环境 -10~60℃，高温辐射 -10~40℃常温车间

安全冗余双驱动、双重限位单驱动、单限位
