湖南湘潭架桥机销售厂家200t 架桥机主梁分两大主流形式：箱型双主梁（重载箱梁、30/35m 跨主流）、桁架式双主梁（轻量化、山区转场），行业高速项目 90% 以上采用箱型焊接双主梁，承载刚度、抗扭性能适配 130～190t 重型预制箱梁。整机为双主梁平行布置，中间形成运梁、喂梁通道，天车沿主梁上翼缘轨道行走。

一、整体布置形式

双主梁平行对称布局

两根主梁左右并排，中心距根据桥面宽度定制（常规 3.6～4.8m），中间空腔供运梁车穿行喂梁；主梁前后伸出悬臂，前悬臂负责 30/35m 跨落梁，后悬臂配合配重平衡倾覆力矩。

模块化分段拼接

主梁由标准节段、加长节、过渡节、前导梁节组合而成，单节长度 6m/3m，单节自重控制在 8～15t，方便平板车转运；节间采用法兰 + 8.8 级高强度螺栓或大直径销轴连接，拼接面设定位键抗剪。

受力分段划分

后段：后支腿至中支腿，喂梁主要受力区；

中段：中支腿至前支腿，整机核心承载段；

前段：前支腿向外延伸悬臂段，30～35m 跨重载悬臂，受力最严苛。

二、箱型主梁（200 吨主流结构）单节内部构造

截面为矩形封闭箱型梁，高 1.6～2.2m、宽 0.6～0.9m，全埋弧自动焊接成型，材质 Q355B 低合金高强度钢。

1. 四大主体板件

上翼缘板

厚度 16～22mm，顶面铺设钢轨压板，安装天车行走轨道；承受天车集中轮压、局部压应力最大，板面预留轨道螺栓孔。

下翼缘板

厚度 18～24mm，承担跨中最大弯曲拉应力，加厚处理控制满载下挠；底部焊横向连接板，用于安装横向联系桁架。

左右腹板

厚度 12～16mm 竖向立板，抵抗剪切力；腹板上下与翼缘全熔透坡口焊，杜绝疲劳裂纹。

内部加劲体系（核心刚度保障）

横向隔板：每 1.5m 一道厚 10～12mm 封闭隔板，封住箱型截面，防止截面畸变；隔板预留过人检修孔；

纵向加劲肋：腹板内侧通长焊接 T 型肋 / 扁钢肋，抑制腹板局部屈曲；

支座加强隔板：中支腿、前支腿承压位置加密双层加厚隔板，分散支腿集中压力。

2. 外部附属结构

横向联系桁架

两根主梁之间每隔 3m 安装一套桁架式横联，由槽钢、钢管焊接，螺栓锁紧；作用：约束两根主梁相对偏移、提升整机抗扭，曲线桥架梁必不可少。

走道、防护栏杆

主梁外侧焊接悬挑检修走道，配套安全护栏，供人员巡检轨道、卷扬、焊缝。

挠度观测标识

主梁跨中、前悬臂关键位置焊接标尺，空载、满载用来观测变形量，规范控制满载挠度≤L/900。

前导梁延长节

前悬臂加长段采用轻量化变截面箱梁，前端收窄减重，用于 35m 跨远距离伸臂落梁。

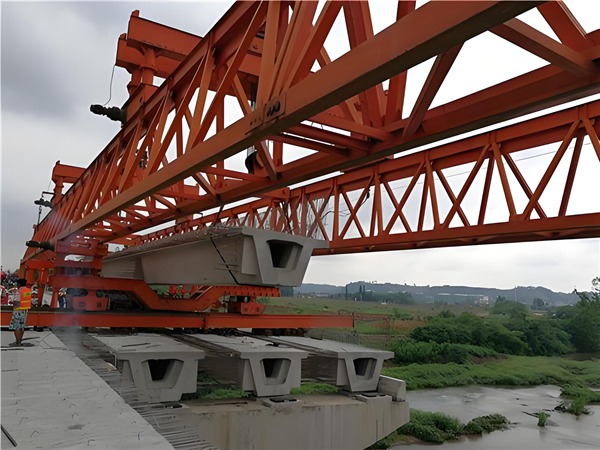

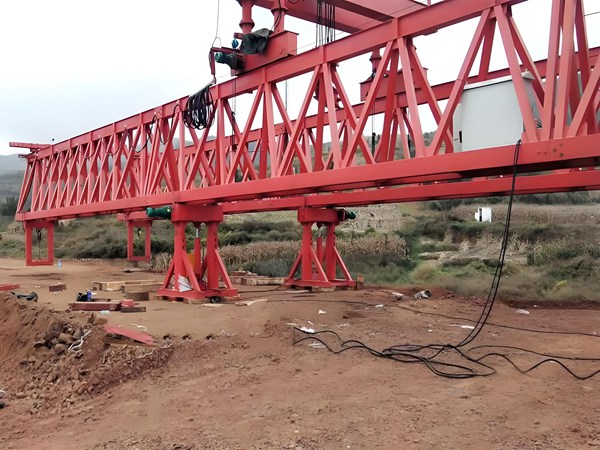

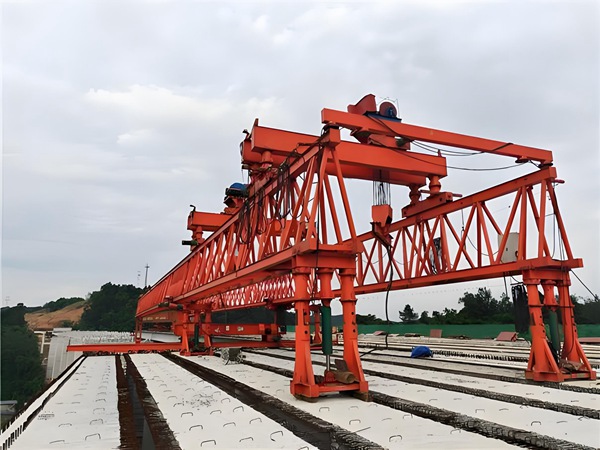

三、桁架式主梁（轻量化 200 吨机型）结构

多用于山区、频繁转场、以 T 梁架设为主的 200t 架桥机，自重比箱型轻 20% 左右。

单根主梁为双层桁架：上弦杆、下弦杆采用厚壁方管 / 工字钢，腹杆交叉斜撑；

上下弦之间每 1.5m 设竖杆 + 交叉斜杆形成稳定三角受力体系；

上弦顶面铺设轨道基座，天车轮压均匀分散至各节点；

缺点：整体抗扭弱于箱型，大宽幅箱梁、35m 重载跨优先选用箱型主梁。

四、200 吨主梁关键受力与工艺特点

1. 承载设计标准

额定起升 200t，按双天车集中荷载、35m 最大悬臂工况验算：

抗弯、抗剪安全系数≥1.3；

抗疲劳设计，满足上万次架梁循环无开裂；

前悬臂是薄弱部位，钢板厚度比中段提升 20%～30%。

2. 焊接与探伤要求

所有主焊缝全熔透，主梁完工后做UT 超声波无损探伤；拼接法兰平面铣削加工，保证节段对接无间隙、受力均匀。

3. 适配 30/35m 跨的结构强化设计

前悬臂段腹板、翼缘加厚，加密内外加劲肋；

前支腿位置增设局部承压衬板、双层隔板；

加长横向联系，悬臂区域加密横联间距，防止双主梁扭转变形；

节段连接螺栓升级 10.9 级，提升长悬臂工况连接可靠性。

五、箱型主梁 vs 桁架主梁对比（200 吨级）

箱型主梁（推荐重载箱梁）

优势：刚度大、挠度小、抗扭强、适合 30～35m 大跨宽箱梁、曲线桥；

劣势：自重大，转运拆装工作量偏大。

桁架主梁（推荐 T 梁、山区小标段）

优势：自重轻、运输方便、造价略低；

劣势：抗扭差，重载宽箱梁易出现侧向变形，不常做 35m 极限跨。

六、配套关联部件（与主梁协同工作）

天车行走轨道：钢轨固定于上翼缘，配缓冲止挡；

支腿上支座：滑块 / 承压座卡在主梁下翼缘，可沿主梁纵向滑动调节支腿间距；

后配重安装座：主梁尾部预留配重挂载点位，过孔平衡前悬臂倾覆力矩；

电缆拖链支架：沿主梁侧面布置，为天车供电布线。
