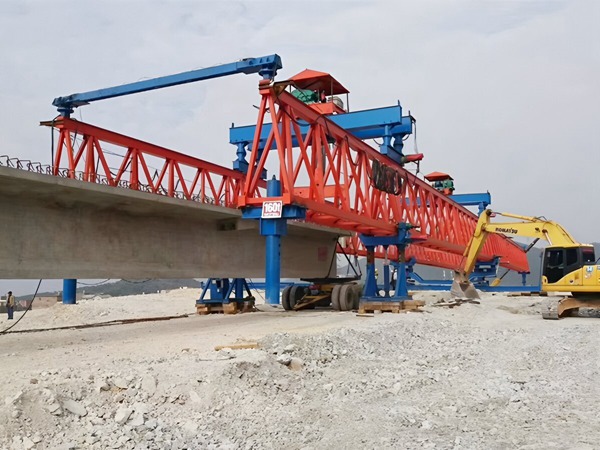

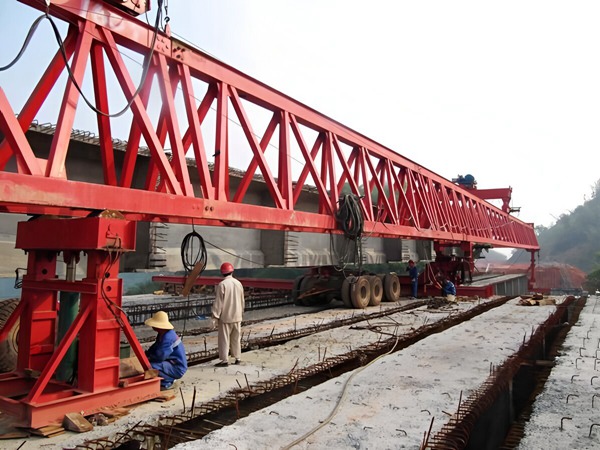

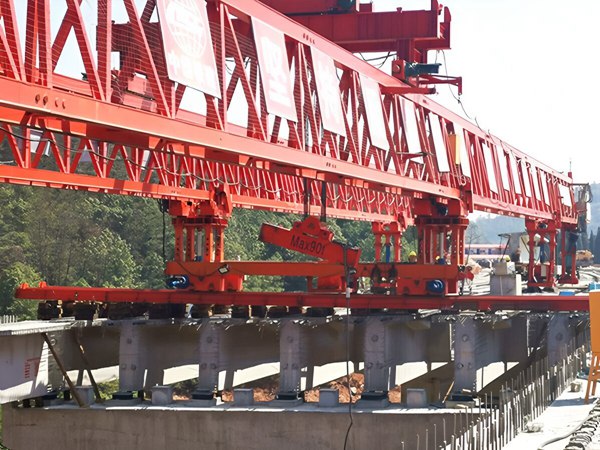

辽宁大连架桥机销售厂家生产的穿巷式架桥机是一种沿已架梁顶面 / 桥墩纵向穿行、跨孔架设预制梁的专用设备，核心优势是不占桥下空间、可跨障碍、适合窄场地与高墩 / 峡谷 / 跨线桥，广泛用于高铁、高速、市政、公铁立交箱梁 / T 梁架设。

一、核心结构特点

1. 主梁系统（穿巷核心）

双主梁 / 单主梁 + 导梁：多为双箱型 / 桁架双主梁，分段销接、空间桁架结构，自重轻、刚度大、抗扭强芜湖市工业和信息化局。

短尾 / 无尾设计：整机重心内收，过孔时无需长悬臂，可穿越隧道、窄墩台、城市建筑群芜湖市工业和信息化局。

内置轨道：主梁顶面 / 侧面设天车轨道，天车可沿主梁纵移、横移，实现梁体三维对位。

2. 支撑与过孔系统（步履式 / 四支点换位）

前支腿 + 中支腿 + 后支腿 + 辅助支腿：

前支腿：液压伸缩、可横移，支撑于前方桥墩盖梁 / 已架梁端芜湖市工业和信息化局。

中支腿：行走于已架梁顶面，为过孔主支撑芜湖市工业和信息化局。

后支腿：支撑于已架梁尾端，整机纵移驱动芜湖市工业和信息化局。

辅助支腿：过孔时临时支撑，保证跨孔稳定芜湖市工业和信息化局。

自平衡步履过孔：四支点交替支撑、液压驱动纵移，过孔时整机简支受力、无倾覆风险，可在高墩 / 无支架条件下过孔芜湖市工业和信息化局。

3. 起升与天车系统

双天车 / 四天车同步：2–4 台起重天车，四点起吊、三点平衡，适配大吨位箱梁（100–900t）。

卷扬配置：大卷筒、变频电机 + 硬齿面减速机 +双制动，起升速度 0.5–1m/min（重载），定位精准。

横移 + 微调：天车可横向移动 ±500–1000mm，实现边梁一次就位、落梁误差≤5mm。

4. 运行与驱动

纵移驱动：中 / 后支腿轮箱变频驱动，速度 0–30m/min，同步纠偏、无啃轨芜湖市工业和信息化局。

横移功能：整机可横向微调，适配曲线桥、斜交桥、窄墩台芜湖市工业和信息化局。

二、核心工作原理（穿巷架梁流程）

运梁到位：运梁车将预制梁送至架桥机尾部下方。

提梁纵移：双天车同步起吊梁体，沿主梁纵移至待架孔位上方。

横移对位：天车横移，精准对准桥墩支座。

落梁就位：同步缓慢落梁，完成支座安装与临时固定。

过孔准备：天车退回尾部，收起前支腿，中 / 后支腿驱动整机沿已架梁顶面向前穿行一跨。

支撑转换：前支腿支撑于前方桥墩，中 / 后支腿调整到位，进入下一孔架梁循环。

三、关键性能与优势

1. 空间适应性极强（核心优势）

不占用桥下空间：整机在桥面 / 桥墩上作业，桥下可通车、通航、过峡谷，无需搭设满堂支架。

穿越能力强：可穿越隧道、城市建筑群、铁路线、既有桥梁，适合狭窄场地与跨线工程。

高墩 / 深水适配：无需桥下支撑，适配 50m 以上高墩、深水、峡谷桥位。

2. 作业效率高

架梁 - 过孔连续循环：单跨架设周期 2–4 小时，日均 3–5 跨，适合长桥连续施工。

边梁一次就位：横移功能省去二次横移工序，减少高空作业风险。

运架分离：运梁与架梁并行，不互相干扰。

3. 安全与稳定

自平衡过孔：过孔时始终保持简支支撑，抗倾覆系数≥1.5，高墩作业安全芜湖市工业和信息化局。

多重安全保护：超载限制、高度限位、行程限位、双制动、同步监测、紧急停止。

抗风能力：整机抗风≥6 级，配夹轨器、锚定装置。

4. 工况适配广

梁型适配：箱梁、T 梁、空心板梁，跨度 20–60m，吨位 100–900t。

桥型适配：直线桥、曲线桥（半径≥500m）、斜交桥、变跨桥芜湖市工业和信息化局。

环境适配：山区、城市、跨铁路 / 公路、沿海高盐雾环境（防腐涂装）。

四、典型技术参数（主流机型）

额定起重量：100t、200t、450t、900t（双机抬吊可达 1800t）

适用跨度：20–60m

起升高度：8–20m

纵移速度：0–30m/min

起升速度：0.5–1m/min（重载），空钩 3–5m/min

横移行程：±500–1000mm

过孔方式：步履式自平衡四支点换位

工作级别：A7–A8 重级工作制

五、优缺点

优点

桥下无作业空间要求，可跨障碍、跨线、跨峡谷

高墩 / 深水 / 城市窄场地首选，无需支架

过孔安全、自平衡、无倾覆风险

架梁效率高、边梁一次就位、工期短

模块化设计，拆装转场便捷

适配曲线 / 斜交 / 变跨桥，通用性强

缺点

结构复杂、造价高于普通架桥机

对已架梁顶面平整度、承载力要求高

过孔操作步骤多，需熟练操作团队

大吨位机型自重较大，运输与安装成本高

六、适用场景

高铁 / 高速长桥、高墩桥、峡谷桥

城市高架桥、跨铁路 / 公路立交

隧道进出口桥梁、窄场地桥梁

深水、无支架条件下的桥梁架设

曲线桥、斜交桥、变跨桥施工
