广西南宁架桥机销售厂家介绍箱梁架设施工流程：

一、施工准备（架梁前提）

设备验收与拼装

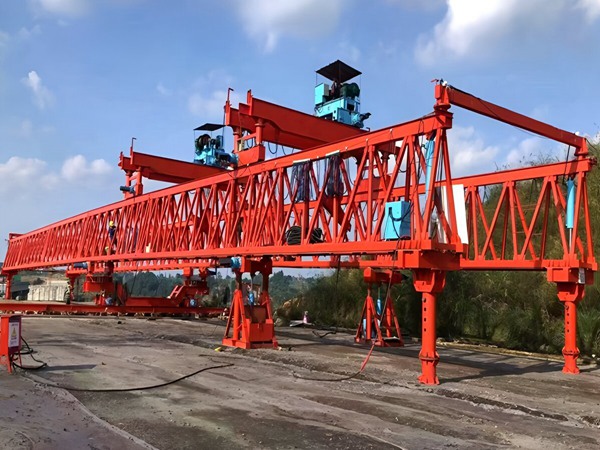

选用双导梁 / 步履式架桥机（主流 900t 级），进场核查合格证、探伤报告。

按 “支腿→主梁→天车→液压 / 电气” 顺序拼装，用全站仪监控主梁线形。

调试：空载试机→重载试吊（离地 10～30cm 悬停≥5min），检查同步、制动、限位。

现场与梁体准备

桥墩垫石凿毛清理，复核标高、轴线，划出支座十字线。

运梁便道硬化，确保运梁车平稳通行。

箱梁验收：强度≥设计强度 100%，外观无裂缝、尺寸合格。

人员与安全

配置：指挥、司机、司索、电工、监测，持证上岗。

技术交底、安全演练，配备风速仪、对讲机、防坠设施。

二、标准架梁作业流程（7 步）

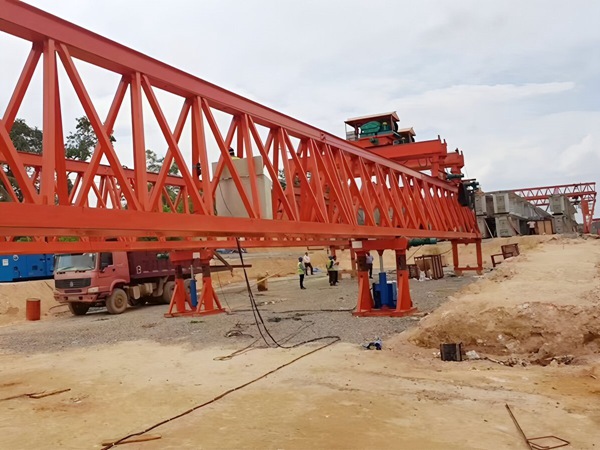

喂梁（运梁到位）

运梁车驮梁至架桥机尾部，中心线偏差≤±100mm。

前吊点起吊箱梁前端，与运梁车托辊同步前移（速度≤0.2m/min）。

双机吊梁

箱梁后端到位后，后吊点起吊，双天车同步提升至高于支座 30～50cm。

纵移到位

天车携梁纵移至待架跨，激光对位，纵向偏差≤3mm。

横移精调（边梁关键）

中梁：直接落位；边梁：天车横移至极限或采用翻转 / 外挑工艺。

横向对位：梁体中心线与支座十字线偏差≤5mm。

分级落梁（核心）

距支座50cm：粗调中线。

距支座10～20cm：精调，4 点同步，压力差≤5%。

落至临时 / 永久支座，密贴无间隙。

支座与锚固

支座灌浆、锚栓锚固，4 支点反力差≤±5%。

摘钩就位

检查合格后，天车摘钩，完成一片梁架设。

三、架桥机过孔（移至下一跨，风险最高）

准备：收起后支腿，中支腿、前支腿稳固支撑，锚固风缆。

主梁前移：液压驱动，整机缓慢纵移（约 50min / 跨）。

前支腿就位：前支腿落至前方桥墩，机械锁定。

后支腿跟进：后支腿前移、支撑，整机调平，完成过孔。

四、关键技术与安全控制

精度要求

落梁定位：纵向 ±5mm，横向 ±2mm，标高 ±1mm。

天车同步：四点高差≤5mm，压力差≤5%。

安全红线

≥6 级风：禁止起吊、过孔。

夜间、雨雪、视线差：严禁架梁。

液压、钢丝绳、制动、限位：每班必查。

抗倾覆系数：≥1.5。
