安徽黄山龙门吊出租厂家提梁机的技术要求

发布时间：2026-04-09 来源：卫华起重

安徽黄山龙门吊厂家13253557957是生产销售架桥机，龙门吊，提梁机，运梁车，行车行吊，冶金铸造起重机的厂家。

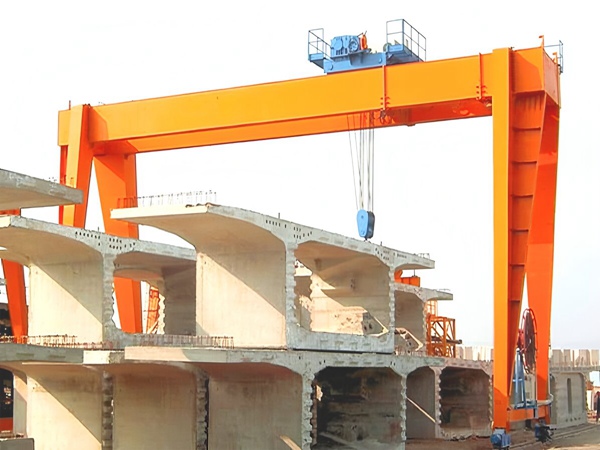

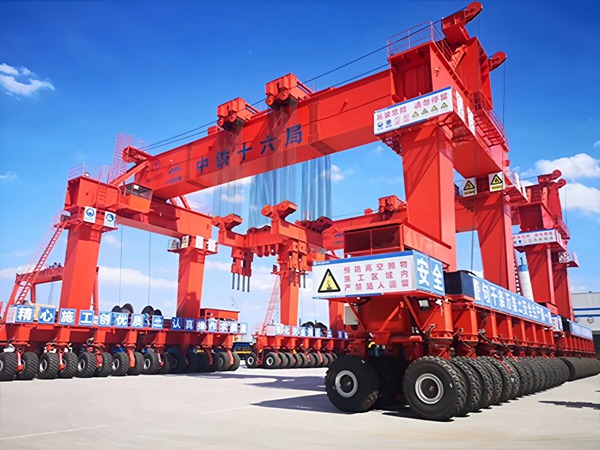

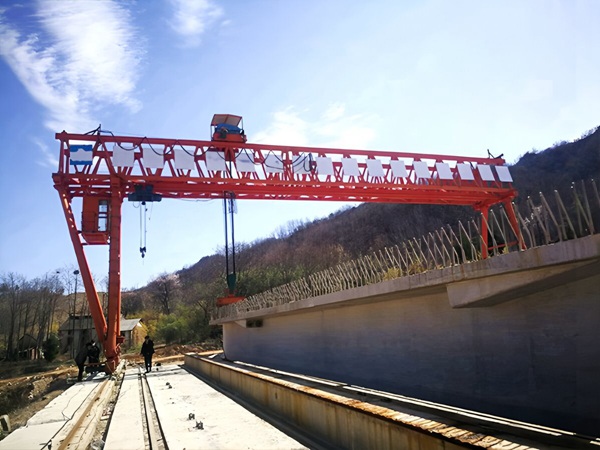

安徽黄山龙门吊销售厂家生产的提梁机是专为桥梁预制场设计的重载、低速、高稳、高精度特种门式起重机，技术要求远高于通用龙门吊，核心围绕结构安全、同步精度、重载刚度、作业安全四大核心。

一、适用标准（核心依据）

GB/T 3811-2008 《起重机设计规范》（大吨位专用章节）

GB/T 14406-2011 《通用门式起重机》

GB 6067.1-2010 《起重机械安全规程》

TSG Q7016-2016 《起重机械安装改造重大维修监督检验规则》

TB/T 3296 《铁路架桥机 / 提梁机专项标准》

特种设备目录：≥300t 需A 级制造资质

二、结构与材料技术要求

1. 主体结构（双箱梁 + A 支腿）

结构形式：双箱型主梁（高刚性）+ 刚性 + 柔性支腿（A 字形）

上拱度：跨中预拱 L/1000～L/800（L = 跨度）

静刚度：满载跨中挠度 ≤ L/400；悬臂端 ≤ L 悬 / 350

稳定性：腹板加劲肋、抗扭隔板设计，抗倾覆安全系数 ≥ 1.6

2. 材料选用（按吨位分级）

≤100t：Q355B

450t/900t：主梁 / 支腿 Q420qD/E（桥梁专用钢）

关键节点：Q460/q690 高强板

韧性要求：冲击功 ≥ 34J；厚板（>40mm）需 Z15/Z25 抗层状撕裂

3. 制造与连接精度

主梁：上拱度偏差 ≤ L/2000；水平旁弯 ≤ L/2000

支腿：垂直度 ≤ H/2000（H = 支腿高）

焊缝：关键焊缝 100%UT+20%RT 探伤

螺栓：10.9 级高强螺栓，定扭矩紧固

三、机构性能（核心技术指标）

1. 起升机构（卷扬 / 液压）

速度：低速（0～0.8m/min），微速可调（≤0.1m/min）

同步精度：双钩 / 双机抬吊同步误差 ≤ 5mm

制动：双制动器（常闭 + 紧急），制动安全系数 ≥ 1.8

超载保护：双级独立（机械 + 电子），误差 ≤ ±3%

2. 小车 / 大车运行

速度：大车 0～30m/min；小车 0～15m/min（变频）

驱动：分别驱动，同步偏差 ≤ 3mm/m

轨道要求：跨度偏差 ≤ ±5mm；直线度 ≤ 2mm/m

3. 吊具系统（专用箱梁吊具）

自动锁销：液压 / 机械锁闭，带位置反馈

水平度：满载水平 ≤ 1°

四点调平：单吊点微升微降，保证梁体水平

四、电气与控制要求

驱动：变频矢量控制（VFD），调速比 1:100

同步控制：PLC + 编码器，双机 / 双钩闭环同步

安全监控：

载荷、高度、行程、风速、倾角、偏摆实时监测

异常自动减速 / 制动、声光报警

供电：电缆卷筒（张力控制）或滑触线

接地：电阻 ≤ 4Ω

五、安全装置（强制配置）

起升：双限位、超速保护、断绳保护、防摇

载荷：双级超载限制、力矩限制

行走：行程限位、缓冲、防啃轨、轮偏监测

防风：夹轨器 + 铁楔 + 锚定 + 防风拉索，抗 11 级风（30m/s）

应急：紧急停止、备用电源、手动释放

六、试验与验收（强制性）

静载试验：1.25 倍额定载荷，持荷 10min，结构无永久变形

动载试验：1.1 倍额定载荷，联动动作 1h，机构正常

刚度测试：满载挠度 ≤ L/400

同步试验：双机抬吊同步精度 ≤ 5mm

七、工作级别与环境

工作级别：A6～A8（繁重 / 特繁重）

设计寿命：≥ 20 年 / 10 万次循环

环境：户外 -20℃～+45℃；防风、防雨、防腐（重防腐涂装）

八、核心选型参数（必报）

额定起重量：450t/900t（单台 / 双机抬吊）

跨度 S：制梁场轨道中心距（常用 24～36m）

起升高度 H：轨面至梁底（含存梁层数）

悬臂：前 / 后悬臂长度

工作级别：A6/A7/A8

控制方式：司机室 +无线遥控 + 双机联动

安徽黄山龙门吊出租厂家总结：提梁机 vs 通用 MG 龙门吊（关键差异）：提梁机：重载（450t+）、低速、超高同步（≤5mm）、微速、双机联动、箱梁专用吊具、A8 级、高精度刚度（L/400）、重防腐、防风 11 级；通用 MG：5～500t、中速、一般同步、通用吊钩、A5/A6、刚度 L/700、常规防腐、防风 8～10 级。
